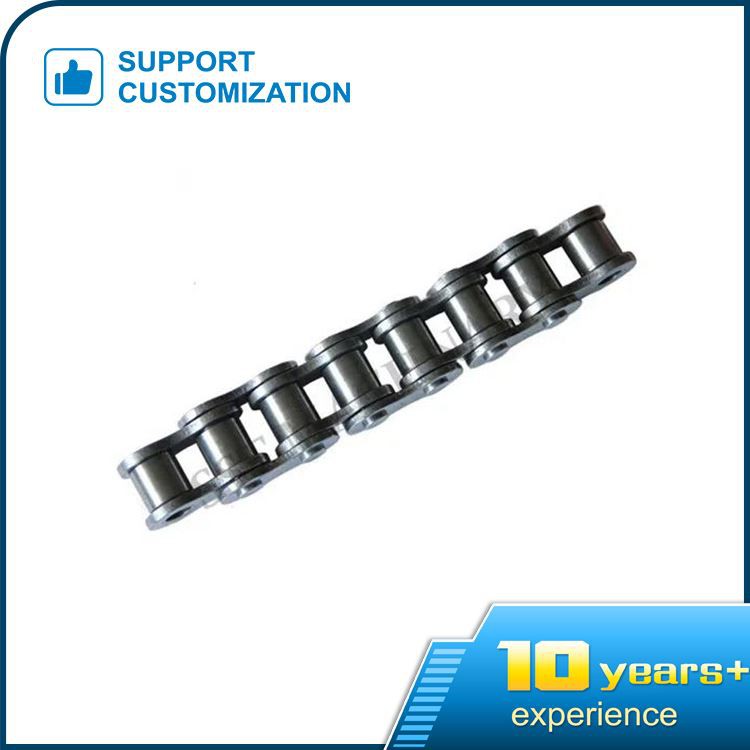

10B valčeková reťaz

10B valčeková reťaz

SSTmachinery vyrábajú kvalitnú valčekovú reťaz. Materiál: Oceľ, 40 cr, 20 # uhlíková oceľ. DIN alebo ANSI, JIS, BS atď. štandardná.
Zaslať požiadavku
Predstavenie výrobku

Prevodová reťaz 10B valčeková reťaz je nástroj používaný na zhutňovanie spojovacích častí uložených v stroji do celku a je dôležitou súčasťou na zlepšenie výkonu stroja; Bežne používané modely a veľkosti hnacích reťazí sa delia hlavne na nasledujúce dva typy: jeden je typ reťaze, čo je americký metrický štandard. Druhou je reťaz typu B, čo je európsky britský štandard.

Klasifikácia prevodovej reťaze Valčeková reťaz 10B: 1. Môže byť rozdelená na jednoradovú reťaz, dvojradovú reťaz a viacradovú reťaz podľa počtu stĺpcov. 2. Rozdeľuje sa na reťaz s krátkym rozstupom, reťaz s dvojitým rozstupom a reťaz s dlhým rozstupom podľa rozstupu. 3. Podľa presnosti sa dá rozdeliť na bežnú presnú reťaz, presnú valčekovú reťaz (rukávovú) reťaz a vysoko presnú reťaz.

Valčeková reťaz 10Bparametre

Vonkajší priemer valčeka 10B je 10,16 mm, presná valčeková reťaz série A s krátkym rozstupom 10A: rozteč 15,875, priemer valčeka 10,16, vnútorná šírka vnútornej časti 9,4, priemer čapu 5,08, dĺžka čapu 20,7/22,2, výška dosky vnútornej reťaze 15,09, hrúbka dosky reťaze 2,03, medzné zaťaženie v ťahu 22,2/5045, priemerné zaťaženie v ťahu 29,4 a hmotnosť 1,02 kg na meter.

Presná valčeková reťaz série B s krátkym rozstupom 10B: rozteč 15,875, priemer valčeka 10,16, vnútorná šírka vnútornej časti 9,65, priemer čapu 5,08, dĺžka čapu 19,5/20,9, výška vnútornej reťaze 14,7, hrúbka dosky reťaze 1,7, medzné zaťaženie v ťahu 22,4/5091, priemerné zaťaženie v ťahu 27,5, hmotnosť 0,93KG na meter.

Valčekové reťaze môžu byť vyrobené z jednoradových reťazí a viacradových reťazí. Ak je potrebné znášať veľké zaťaženie a prenášať veľký výkon, možno použiť viacradové reťaze. Viacradová reťaz je ekvivalentom niekoľkých obyčajných jednoradových reťazí, ktoré sú navzájom spojené dlhým čapom. Jeho nosnosť je úmerná počtu riadkov. Avšak čím viac riadkov, tým ťažšie je dosiahnuť, aby každý riadok niesol rovnomernú silu. Preto by počet riadkov nemal byť príliš veľký. Bežne sa používajú dvojradové reťaze a trojradové reťaze.

10_0120211102115514d221e6e9b03548e09dd2f04de12b8334

10_03

PRODUCTS DETAIL BLUE


B-Short pitch precision roller chains(B series) 1


our service9_06.jpg

our companycompany 1company 2packing

9._06

0ur market202111021337250f234901031842e8b7213c83b325c38ffaq20211102133725edc8b6dc1b3b45efa1c995f7d02492b7



Populárne Tagy: 10b valčeková reťaz, Čína, dodávatelia, výrobcovia, továreň, na mieru, veľkoobchod, na predaj, vyrobené v Číne
