Ozubené koleso

Ozubené koleso:

Ozubené koleso SST, ktoré zaberá s iným ozubeným mechanizmom za účelom zmeny rýchlosti alebo smeru prenášaného pohybu.

Ponúkame štandardné alebo neštandardné produkty, ktoré potrebujete.

Vyrábame aj na výkres.

Používame materiály ako kalená a temperovaná oceľ (40cr, 20crmnti, C45), nehrdzavejúca oceľ, sivá liatina, iné kovy, hliník a plasty.

Vykonávame aj cementovanie, černenie, lakované povrchové úpravy.

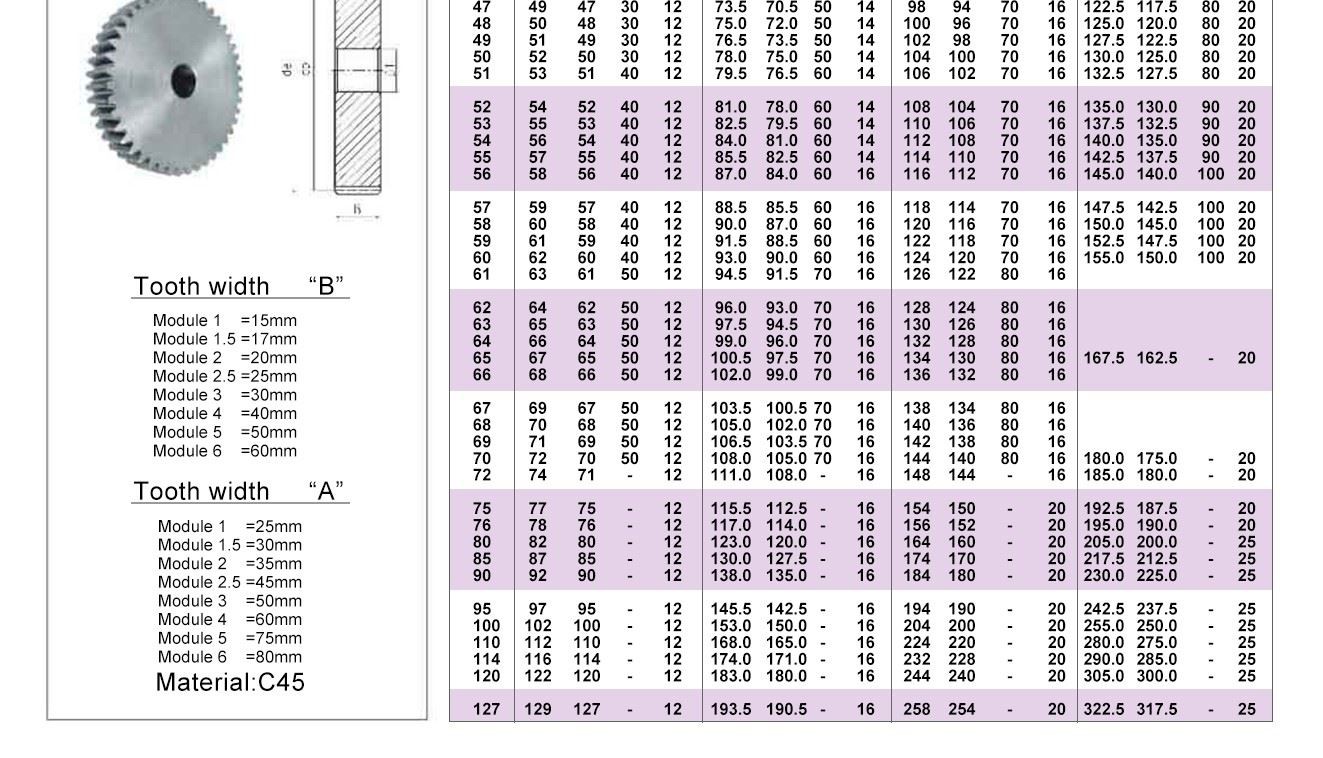

Modul: 0.5,1,1.5,2,2.5,3,3.5,4,5,6,7,8,9

Rozstup:8,10,12,16,20,24,32

Pojem pre veľkosť zuba ozubeného kolesa je modul

M1, M3, M8... Nazývajú sa modulo 1, modulo 3, modulo 8. Modulus je vo svete univerzálny titul. Symbol m (modul) a číslo (mm) sa používajú na vyjadrenie veľkosti zubov ozubeného kolesa. Čím väčšie číslo, tým väčšie sú zuby ozubeného kolesa.

Okrem toho v krajinách používajúcich anglické jednotky (ako sú Spojené štáty americké) sa na vyjadrenie veľkosti zubov používajú symboly (rozstup priemeru) a čísla (počet zubov ozubeného kolesa, keď je priemer rozstupovej kružnice 1 palec). Napríklad: dp24, dp8 atď. Existujú aj špeciálne metódy označovania, ktoré používajú symboly (rozstup) a čísla (mm) na vyjadrenie veľkosti zubov ozubeného kolesa, ako napríklad cp5 a CP10.

Rozstup (P) pre ozubené koleso možno získať vynásobením modulu hodnotou PI. Rozstup je dĺžka medzi dvoma susednými zubami.

Tlakový uhol ozubeného kolesa je uhol medzi polomerovou čiarou a dotyčnicou profilu zuba v bode na povrchu zuba (všeobecne označovaný ako uzol). Ako je znázornené na obrázku, je tlakový uhol. pretože '= , teda ' Je to tiež tlakový uhol.

Zapojenie párov ozubených kolies rovnobežných hriadeľov a pretínajúcich sa hriadeľov je v podstate valivé a relatívne kĺzanie je veľmi malé, takže účinnosť je vysoká. Špirálové ozubené koleso s priečnou osou, závitovkové koleso a iné páry ozubených kolies s priečnou osou dosahujú prenos sily otáčaním prostredníctvom relatívneho kĺzania, takže trenie má veľký vplyv a účinnosť prenosu je znížená v porovnaní s inými ozubenými kolesami. Účinnosť ozubených kolies je účinnosť prevodu ozubených kolies za normálnych montážnych podmienok. Ak je inštalácia nesprávna, najmä ak je nesprávna vzdialenosť zostavy kužeľového kolesa, čo vedie k chybám v priesečníku s kužeľovým kolesom, jeho účinnosť sa výrazne zníži.
