Kužeľový ozubený pastorok

Kužeľový ozubený pastorok:

Pastorok kužeľového súkolesia stroja SST je kužeľ s vonkajšími evolventnými radiálnymi zubami, ktoré sú rovné, zužujúce sa od väčšieho k menšiemu.

Veľký koniec kužeľového pastorka je spodok; malý koniec kužeľového pastorka je vrchol.

Stúpanie skosenia sa meria v spodnej časti (najväčšie zuby).

Pojem kužeľový pastorok alebo kužeľové koleso sa vzťahuje na priame (alebo čelné) kužeľové koleso. Je to vlastne kužeľové čelné ozubené koleso.

Kužeľové kolesá je možné použiť aj len na zmenu smeru otáčania prenosu sily, ktoré sa nazývajú pokosové kolesá.

Pre kužeľové kolesá majú vstupné a výstupné kužeľové kolesá rovnaký počet zubov.

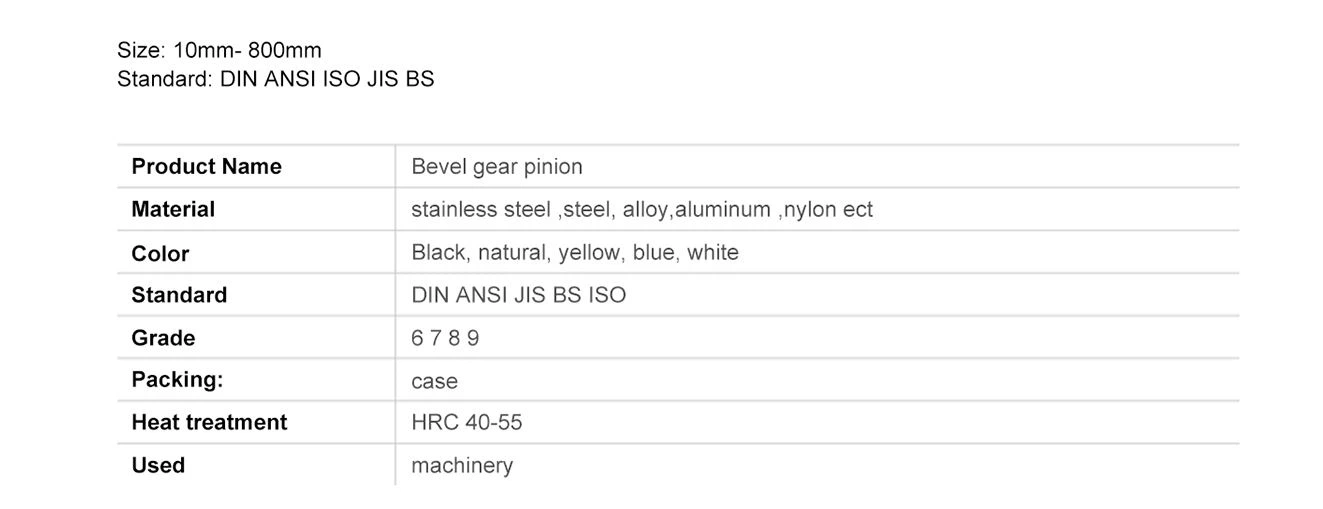

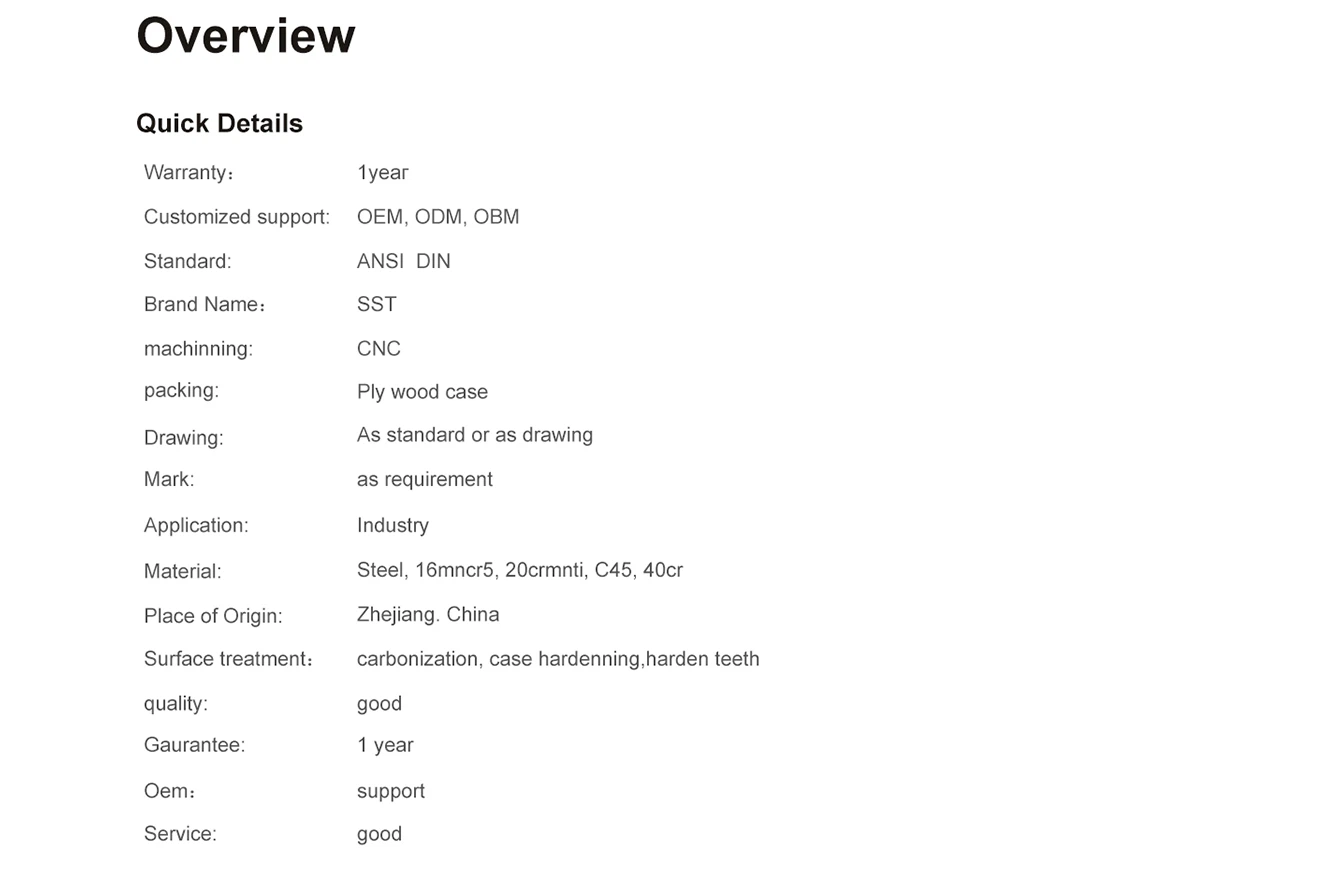

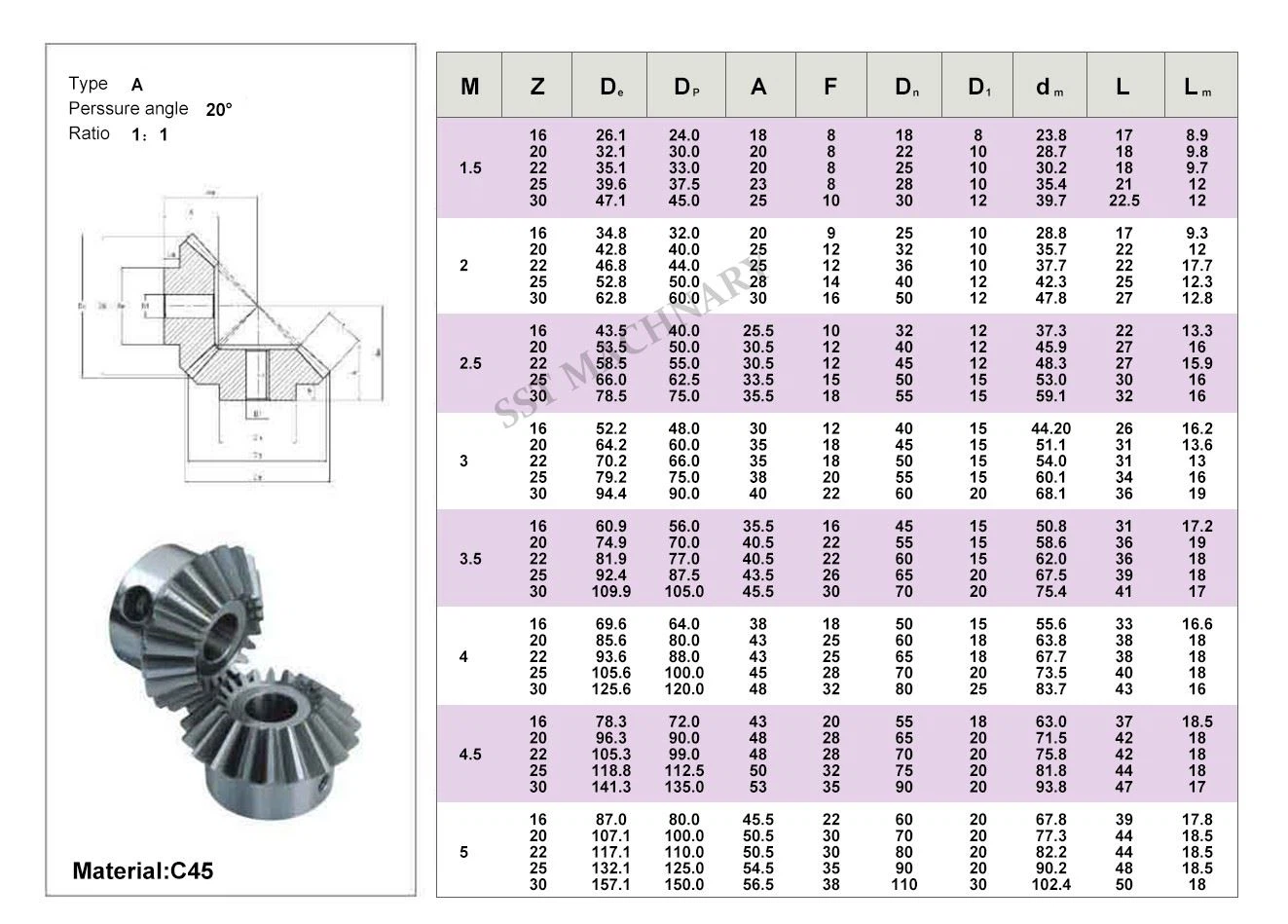

M1,M2,M3,M4,M5,M6,M7,M8,PICTH4,PITCH,PICTH6,PICTH8,PICTH10,PICTH12

Charakteristickým znakom kužeľového ozubeného prevodu je zníženie výšky hornej časti malého konca zubov ozubeného kolesa, čím sa zníži možnosť príliš ostrého vrcholu zuba; Väčší polomer zaoblenia koreňa zuba prispieva k zlepšeniu únosnosti zubov ozubeného kolesa, životnosti nástroja a mazania zásobníka oleja. Vo všeobecnosti sa používa v situáciách s nízkou záťažou a nízkou rýchlosťou.

Vo všeobecnom stroji je uhol priesečníka medzi dvoma hriadeľmi pastorka kužeľového súkolesia rovný 90 stupňom (ale môže byť aj iný). Rovnako ako valcové ozubené kolesá, kužeľové ozubené kolesá majú indexovacie kužele, prídavné kužele, koreňové kužele a základné kužele. Kužeľ má veľký koniec a malý koniec a kružnice zodpovedajúce veľkému koncu sa nazývajú deliaca kružnica (ktorej polomer je r), sčítacia kružnica, koreňová kružnica a základná kružnica. Pohyb dvojice kužeľových ozubených kolies je ekvivalentný čistému odvaľovaniu dvojice rozstupových kužeľov.

Vytvorenie profilu zubov kužeľového ozubeného pastorka je podobné ako u valcového ozubeného kolesa, rozdiel je však v tom, že namiesto základného valca je použitý základný kužeľ. Ako je znázornené na obrázku vpravo, generujúci povrch S je dotyčnicou k zbernici základného kužeľa. Keď sa tvoriaca plocha S valí čisto pozdĺž základného kužeľa, vytvorí sa evolventná plocha v priestore priamkou OK na tvoriacej ploche, ktorá je v kontakte s tvoriacou čiarou ON základného kužeľa. Tento povrch je povrch profilu zubov priameho kužeľového kolesa. Miesto každého bodu na priamke OK je evolventa (evolventa vo vrchole O je bod).
