Priemyselné stroje a zariadenia sú navrhnuté a vyrobené v každom kúte sveta. Samotné hydraulické systémy používajú nespočetné množstvo rôznych typov fitingov a adaptérov s rôznymi spôsobmi tesnenia a tvarmi závitov. Zatiaľ čo spôsob tesnenia možno často rozlíšiť podľa vzhľadu, všetky tvary závitov vyzerajú rovnako, takže je ťažké a časovo náročné ich identifikovať, keď sú potrebné úpravy alebo opravy zariadenia.

Poznanie správneho závitu je rozhodujúce pre výber správnych náhradných dielov na údržbu a opravu. Výber nesprávnej časti môže mať za následok poškodenie závitu počas inštalácie, čo ohrozuje schopnosť udržať tlak a spoľahlivosť tesnenia fitingu alebo adaptéra. Rýchla a správna identifikácia vlákien môže pomôcť udržať bezpečné, produktívne a ziskové operácie.

Na armatúrach hydraulických rúr sa bežne používa šesť typov závitov:

• OSN/UNF

• NPT/NPTF

• BSPP (BSP, paralelný)

• BSPT (BSP, zúžený)

• Metrická paralela

• Metrické zúžené

Štyri kroky k identifikácii vlákna

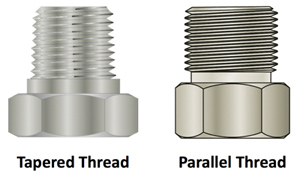

Krok 1 – Zistite, či je závit kužeľový alebo paralelný

NPT/NPTF a BSPT sú kužeľové závity, zatiaľ čo UN/UNF a BSPP sú paralelné. Metric Tapered a Metric Parallel hovoria samy za seba. V niektorých prípadoch môže byť krok 1 vykonaný len vizuálnou kontrolou. Kužeľové závity sa zmenšujú v priemere ku koncu tvarovky, zatiaľ čo paralelné závity si zachovávajú rovnaký priemer od začiatku do konca. Ak to pri pohľade na armatúru nie je zrejmé, na porovnanie použite paralelné čeľuste strmeňa. Okrem toho prítomnosť O-krúžku alebo odstránenie matice rúrky zvyčajne naznačuje, že vonkajší závit je paralelný. Dokončenie kroku 1 odstráni tri zo šiestich možných foriem závitov.

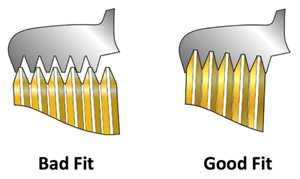

Krok 2 – Určite výšku tónu

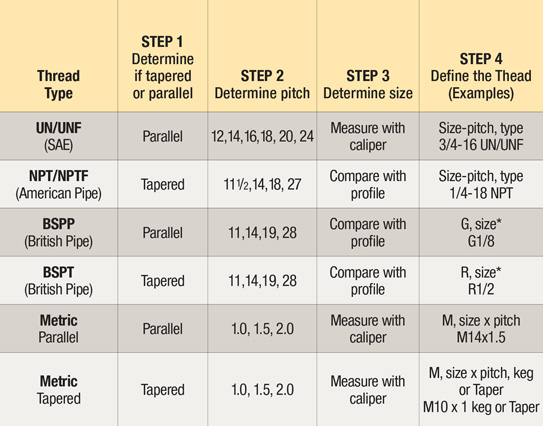

Dá sa to dešifrovať pomocou rozstupu na porovnanie alebo presným meraním a výpočtom počtu závitov v danej vzdialenosti. Je oveľa jednoduchšie porovnávať vlákna na osvetlenom pozadí pomocou rozstupu. Pretože niektoré stúpania závitov sú relatívne podobné, je vhodné vyskúšať niekoľko meradiel, kým sa rozhodnete, ktorý z nich je najvhodnejší. Výsledok z kroku 2 ešte viac zúži možné tvary závitov, pretože väčšina z nich má zreteľné stúpanie. Možné výšky tónu nájdete v stĺpci „Krok 2“ v tabuľke 1.

Krok 3 - Určite veľkosť

Spojenie výsledkov krokov 1 a 2 určí – alebo v niektorých prípadoch pomôže predpovedať – správny postup pre krok 3. Existujú dve metódy na určenie veľkosti závitu – ktorá sa má použiť, závisí od toho, či ide o rúrkový závit (NPT /NPTF, BSPT, BSPP) alebo nejde o rúrkový závit (UN/UNF, metrický paralelný, metrický kužeľový). Majte na pamäti, že zúženie (ako je určené v kroku 1) nemusí nutne znamenať, že ide o rúrkový závit (napr. Metric Tapered). Podobne môže byť rúrkový závit paralelný (napr. BSPP).

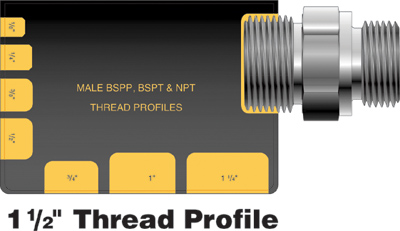

V prípade rúrkového závitu určte veľkosť porovnaním s profilom nominálnej veľkosti, ako je znázornené na obrázku 1 (užitočný tip – veľkosti rúrky do 2" nominálnej veľkosti možno určiť meraním skutočného vonkajšieho priemeru, odčítaním ¼" a zaokrúhlením- vypnuté). Pre nerúrkový závit možno skutočnú veľkosť určiť meraním vonkajšieho priemeru (hlavného priemeru) pomocou posuvného meradla, ako je znázornené na obrázku 2.

Krok 4 – Označte vlákno

Technicky sa tento posledný krok netýka identifikácie vlákna. Ide skôr o metódu označenia typu vlákna v štandardnom priemyselnom formáte, aby ho ostatní pochopili. Príklady rôznych formátov sú uvedené v stĺpci „Krok 4“ v tabuľke 1. Tieto zvyčajne obsahujú označenie veľkosti závitu (či už nominálnej alebo skutočnej), typ a v niektorých prípadoch stúpanie.

Odborníci na údržbu a opravy vašej spoločnosti môžu použiť tento jednoduchý štvorkrokový proces, aby minimalizovali prestoje stroja, vyhli sa výdavkom na získavanie (a vracanie) nesprávnych dielov a pomohli zaistiť bezpečné pracovné prostredie bez nehôd.


Zhrnutie ako identifikovať vlákna

Na rozlíšenie medzi rôznymi typmi závitov potrebujete iba túto referenčnú tabuľku (ako tabuľka 1 nižšie), strmeň a mierku závitu. Najdôležitejším nástrojom je mierka závitu (alebo mierka stúpania). Tento nástroj, ktorý má vzhľad "pílového zuba", pomáha určiť stúpanie závitu. Má určený počet zúbkov v určitej vzdialenosti a je (zvyčajne) zodpovedajúcim spôsobom označený. Pri metrických závitoch sa stúpanie považuje za vzdialenosť medzi každým závitom v milimetroch. Pre všetky ostatné závity sa stúpanie považuje za počet závitov na palec.
